产品概述

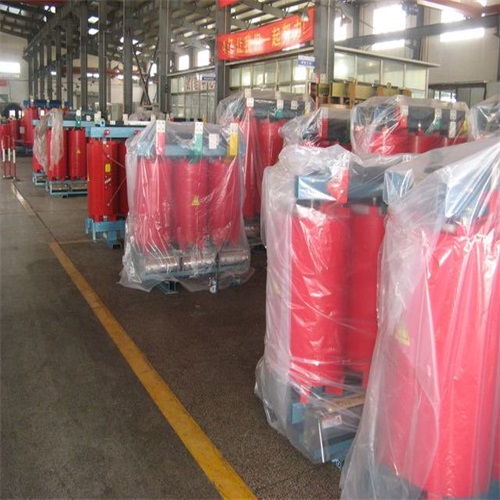

500kVA泾源干式变压器SCB13全铜室内泾源干式变压器属于SCB13系列新一代节能环保型变压器，其核心设计采用全铜绕组与优质硅钢片，具备高可靠性、低损耗、防火防潮等突出优势。该型号额定容量为500kVA，适用于额定频率50/60Hz、电压等级10kV/0.4kV的电力系统，广泛应用于高层建筑、商业中心、工矿企业、机场、地铁及居民小区等室内配电场所。

主要特点

• 全铜绕组设计：高低压线圈均采用高纯度电解铜，电阻率低、导电性能优异，有效降低铜损，提升电能转换效率。

• 优质硅钢片铁芯：选用冷轧取向硅钢片，磁通密度高，空载损耗及空载电流显著低于标准。

• SCB13节能等级：满足GB 20052-2020能效等级标准，较SCB10、SCB11系列损耗降低10%~20%，长期运行大幅节约电费。

• 阻燃环保材料：主绝缘采用F级或H级环保环氧树脂真空浇注，无油、无漏液风险，遇明火自熄，无有害气体释放。

• 低噪音运行：铁芯采用多级接缝与弹性夹持工艺，噪声水平控制在50~55dB(A)以内，符合室内静音环境要求。

• 防潮抗短路：线圈经真空干燥与树脂封装，可承受95%以上高湿度环境，且动、热稳定性能强，能承受突发短路冲击。

• 结构紧凑轻量：体积小、重量轻，安装于室内配电柜或变压器室内，节省空间，便于维护。

适用场合

SCB13全铜室内泾源干式变压器专为对防火、环保、安全及安装空间有严格要求的场所设计，典型应用包括：

• 高层写字楼、酒店、医院、学校等公共建筑的配电系统。

• 轨道交通、机场、港口、隧道等市政基础设施。

• 电子厂、制药厂、精密制造等对供电质量敏感的工业厂区。

• 大型体育馆、展览中心、商业综合体等人员密集场所。

• 对谐波污染有一定抵抗能力的配电网络。

技术规格参数

执行标准与认证

本产品严格按照以下标准设计、制造与检验：

• GB/T 1094.11-2022《电力变压器 第11部分：干式变压器》

• GB/T 10228-2015《干式电力变压器技术参数和要求》

• GB 20052-2020《电力变压器能效限定值及能效等级》

• JB/T 10088-2016《6kV～500kV级电力变压器声级》

产品通过CCC强制认证及变压器质量监督检验中心型式试验，具备质量可靠性保证。

安装与使用条件

• 环境温度：更高周围空气温度40℃，更低-25℃（适用于室内）。

• 海拔高度：不超过1000m（超过此海拔需降容使用）。

• 相对湿度：更高月平均相对湿度不大于95%（25℃时）。

• 安装地点应无腐蚀性气体、导电尘埃及剧烈震动。

• 建议基础水平度误差不超过5mm，并预留通风及散热空间。

订货须知

客户在选购时请提供以下参数以便正确匹配：

• 额定容量及电压组合。

• 连接组别（默认Dyn11）。

• 分接范围（标准为±2×2.5%）。

• 防护等级（IP00或IP20）。

• 是否带外壳、温控装置及风机。

• 特殊使用环境（如高海拔、高湿、盐雾等）。

维护与保养

SCB13干式变压器日常维护简便，建议定期执行以下操作：

• 检查风机及温控系统工作状态，保持通风口畅通。

• 使用干燥压缩空气吹扫线圈表面灰尘，避免污闪。

• 检查接线端子及紧固件有无松动或氧化。

• 定期测量绝缘电阻，记录温度曲线，评估老化趋势。
